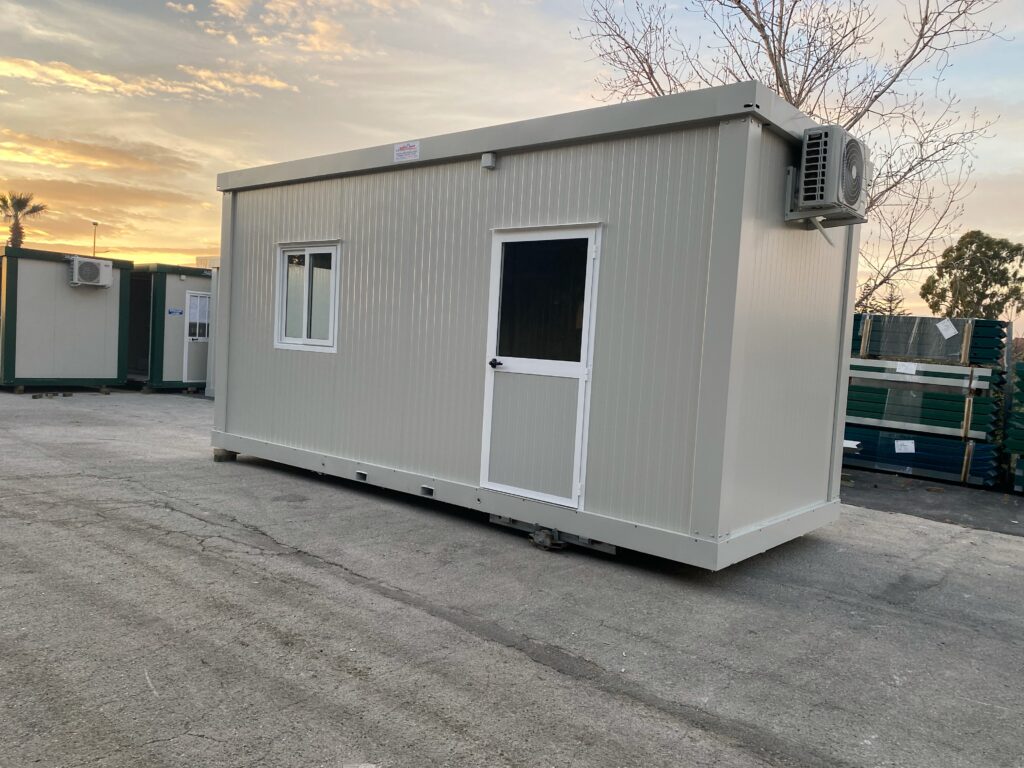

Prefabbricato Monoblocco
Serie “SATEC PLUS”

Tutti i materiali di acciaio utilizzati sono ricavati da nastri laminati a freddo e zincati in continuo per immersione a caldo. Il tipo di rivestimento di zinco varia a seconda degli spessori e va da 140 a 200 gr/mq, Norme UNI EN 10142/92 e 10147/93. La lamiera verniciata è tipo Magona sistema 3000/90 o di qualità e prestazioni equivalenti. La verniciatura consiste in un film secco di 25 ± 3 micron sulla superficie esposta e di 5 micron su quella non esposta.

SUPERFICIE PORTANTE

E’ formata mediante una struttura di profilati sagomati d’acciaio zincati spessore 2.5 mm interamente saldata e costituisce sia il sostegno del piano di calpestio del prefabbricato che il supporto di tutta la struttura perimetrale, pareti, cantonali ed infissi, e di conseguenza della copertura. Il piano di base è composto da un telaio perimetrale completamente saldato realizzato mediante profilati sagomati d’acciaio S235 zincato spessore 2.5 mm con sviluppo 625mm, con sezione maestra 120x182h.L’orditura interna è realizzatacon tubolari in acciaio S235 zincato, 60x60x1.5 per le traverse principali e 60x30x1,5 gli elementi dell’orditura intermedia. La struttura del tetto è sagomata in modo tale da funzionare anche da gronda perimetrale con 4bocchelli Ø 60, nelle zone angolo, che scaricano le acque meteoriche. Per sicurezza, nel caso di piogge torrenziali, sono riportati nei 4 angoli, una coppia di asole 60×20 al di sotto della soglia di tracimazione per evitare infiltrazione accidentali d’acqua. Le due ossature, una di base e una di copertura, sono collegate fra di loro mediante quattro pilastri d’angoloprofilati d’acciaio S235 zincato spessore 2.5 mm con sviluppo 500 mm, con sezione maestrasagomata ad L 200×200. Per lunghezze superiori a 8 m sono previsti altri montanti intermedi in tubolare ZN 80x80x2 Tutta la struttura, così descritta, è realizzata con profili in lamiera di acciaio pressopiegato, calcolata onde consentire la sovrapposizione di altri monoblocchi.

COPERTURA

Ha funzione di protezione contro gli agenti atmosferici esterni ed insieme al controsoffitto contribuiscono alla realizzazione di una camera d’aria tra il controsoffitto ed il tetto a doppia falda vero e proprio che migliora l’isolamento termico della copertura. Ha inoltre funzione strutturale sia per i carichi verticali, neve, vento e carichi accidentali, che realizzando un piano rigido di collegamento tra le pareti laterali, migliorano l’azione di collegamento della gronda. Rispettivamente sono costituiti da:
  • Copertura, da lamiere grecate zincate EGB401 larghezza 915 mm, realizzate in acciaio di spessore di 0.6 mm a 6 greche h=38 passo 183 mm.( A richiesta possono essre sostituite con pannelli di copertura sandwich spessore 30 + greca40 )
  • Controsoffitto, da pannelli modulari sandwich aventi tutti dimensioni di mm 1000 x 2200 x 25: lamiera interna ed esterna 0.4 mm in acciaio zincato preverniciato bianco-grigio CLASSE 1 di reazione al fuoco isolamento con schiumatura in continuo di resine poliuretaniche (PUR) autoestinguenti (ASTM 1692).

Sovraccarico uniformemente distribuito ammissibile 250kg/mq. Il coefficiente teorico di scambio termico del pannello è di 0,55 kcal/mq.h°C. Il coefficiente di scambio termico complessivo della copertura (lamiera, camera d’aria e pannello sandwich) è di 0.33 kcal/mq.h°C.

PAVIMENTO

Il piano di calpestio, realizzato con LEGNO-CEMENTO spessore 16 mm supportato da lamieragrecata zn 4 /10 mm, che funge da barriera al vapore. Il rivestimento è realizzato con un in telo unico di PVC spess. 1.4mm, il tutto poggiato sulla struttura d’ acciaio dell’ossatura di base.
Per rendere uniforme il piano e ripartire il carico, alternativamente le greche sono colmate con listelli di truciolato ad alta densità, garantendo nel tempo la planarità del pavimento Il sovraccarico uniformemente distribuito ammissibile è di 250 kg/mq.

PARETI ESTERNE

Sono formate da pannelli sandwichaventi tutti dimensioni di mm 1000 x 2790 x 50 (altezza netta interna 273 cm) lamiera interna ed esterna 6/10 mm in acciaio zincato preverniciato bianco-grigio;
• isolamento con schiumatura in lana minerale Il coefficiente teorico di scambio termico del pannello esterno è 0,35 kcal./mq.h°C. Detti pannelli completamente ribordati in modo da proteggere il coibente dalle intemperie, vengono giuntati mediante incastro maschio-femmina.

INFISSI ESTERNI

In alluminio preverniciato bianco Ral 9010: • Porta esterna ad un battente dim. mm 1050x 2100 h completa di serratura e maniglie, specchiatura inferiore con pannello coibentato 20 mm, specchiatura superiore a vetro con vetri trasparenti 4 mm (opaco o traspar. e guarnizione antipolvere). • Finestra a due ante scorrevoli, dim. mm 1050 x 1100 h con vetri trasparenti 4 mm e guarnizione antipolvere e tapparella

IMPIANTO ELETTRICO

E’ costituito da linee principali, di adeguata sezione in rapporto al massimo carico previsto e protette a monte da opportuni interruttori magnotermici e differenziali.
I singoli apparecchi di comando, gli interruttori, le prese e le plafoniere sono collegate ad un unico circuito di terra, che segue in ogni punto la rete di alimentazione e che sarà collegato poi insieme alla struttura ad adeguati dispersori di terra. Le linee elettriche per gli interruttori, le prese, le plafoniere e gli apparecchi di comando scorrono in canaline in PVC a sezione tonda montate a vista sulle pareti ed a soffitto.

MOBILITA’ DEL PREFABBRICATO

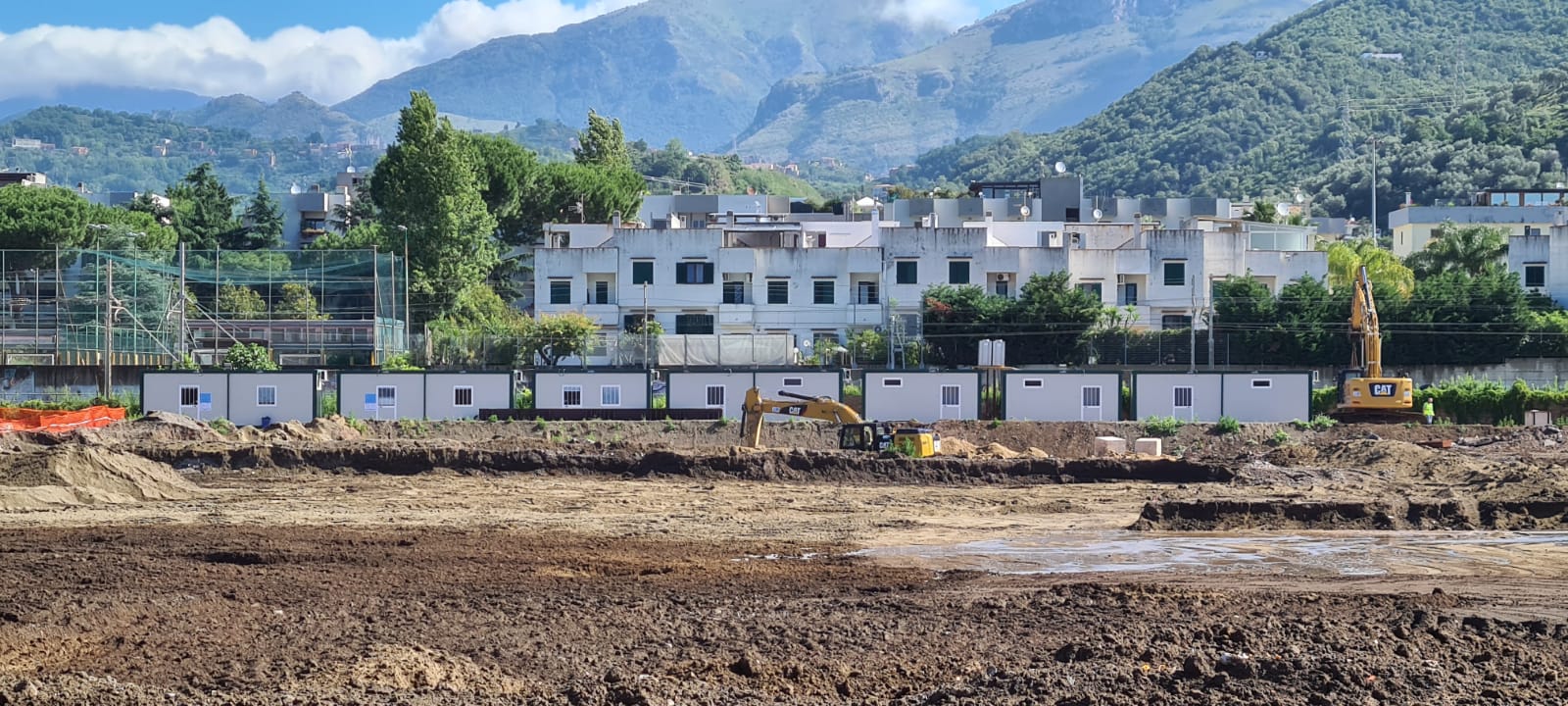

Grazie all’elevata robustezza e flessibilità delle struttura, il prefabbricato monoblocco può essere spostato e posizionato rapidamente agganciandolo mediante brache, utilizzando i 4 fori posti nelle staffe, nei quattro angoli superiori interni al telaio di gronda o mediante bilancino agganciando nella parte bassa i 4 spinotti a scomparsa nel telaio di base. Per il posizionamento non ha bisogno di fondazioni. Si presta quindi all’uso come ufficio, spogliatoio, mensa e servizi provvisori nei cantieri; come biglietteria o servizi per il pubblico in caso di eventi o manifestazioni; come postazione mobile di monitoraggio; come dormitorio o ricovero provvisorio in campi di accoglienza. Per contrastare l’azione del vento è consigliabile fissare al suolo il telaio di base con delle staffe fornibili a richiesta.
